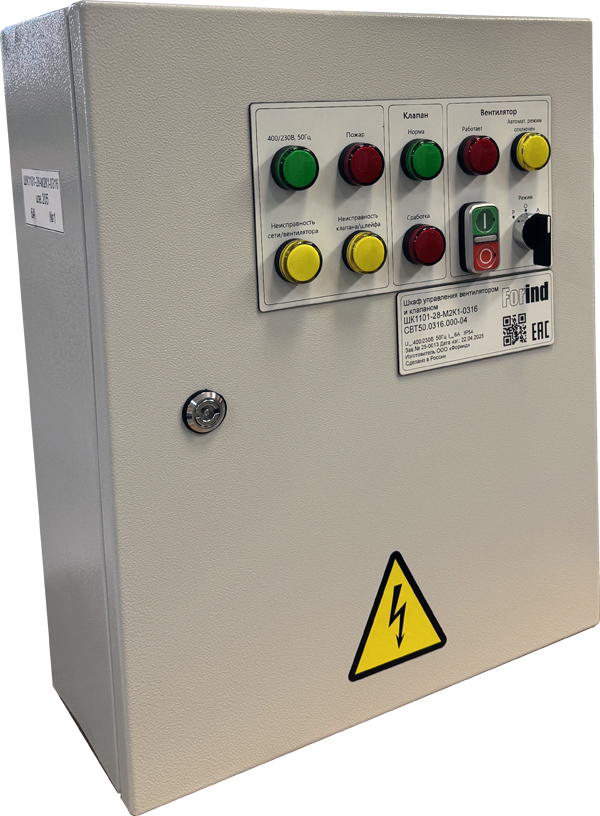

ШК1101-ХХ-М2К1-0316 СВТ50.0316.000

Назначение: Управление вентилятором (открытой двери) и клапаном

Применяемость: Зоны безопасности МГН

Управление:

  •  Пуск1: внешними "сухими" контактами с контролем линий пусковых сигналов средствами шкафа

  •  Пуск2: напряжением 24В DC с контролем линии пускового сигнала средствами ППУ

Особенность: Сигнал открытия двери внешними "сухими" контактами с контролем линий пусковых сигналов средствами шкафа.

Задача: Включение вентилятора при открытой двери зоны безопасности МГН.

Тип электродвигателя вентилятора: трёхфазный ~400/230В

Допускаемый тип привода клапана:

  •  электромеханический с возвратной пружиной

  •  электромеханический реверсивный

  •  электромагнитный

Напряжение питания привода клапана: ~230В

Ввод кабелей: Снизу

Исполнения по степени защиты оболочки: IP31 и IP54

Исполнения по номинальному току вентилятора: до 80А
