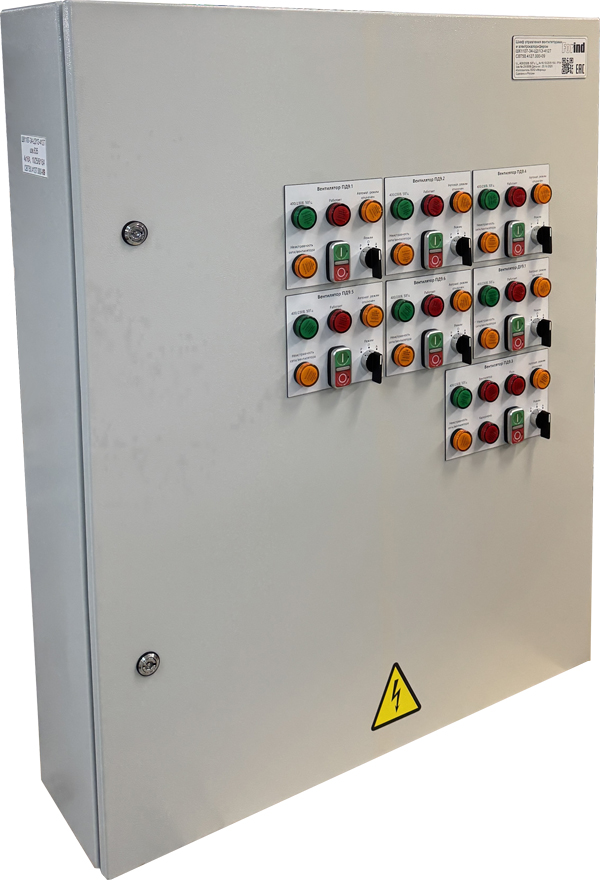

ШК1107-ХХ-Ц2/1Э-4127

Назначение: Управление 6-ю вентиляторами дымоудаления (3ф) и вентилятором (1ф) с калорифером зоны безопасности МГН

Применяемость: Системы противодымной защиты на базе ИСБ RUBEZH R3

Сигналы пуска: от встроенных релейных меток (Рубеж)

Выходные сигналы: на встроенные адресные метки (Рубеж)

Особенности:

  •  Общий ввод электропитания;

  •  Независимое управление зонами противодымной защиты;

  •  Контроль линии термостата на обрыв и короткое замыкание средствами шкафа;

  •  Продувка калорифера после останова

Тип электродвигателя вентиляторов М1-М6: трёхфазный ~400/230

Тип электродвигателя вентилятора М7 (МГН): однофазный ~230В

Контроль линии связи с электродвигателями: на обрыв, по ГОСТ Р 53325-2012

Напряжение электропитания калорифера:

  •  ~3х230/400;

  •  ~400В;

  •  ~230В

Ввод кабелей: Снизу

Исполнение по степени защиты оболочки: IP54

Исполнения по номинальному току вентиляторов М1-М6: до 32А

Исполнения по номинальному току вентилятора М7 (МГН): до 25А

Исполнения по номинальному току калорифера: до 80А

Выше показаны характеристики, реализованные в изделиях на объект заказчика.

При новых заказах необходимо согласовать техническое задание на изделие.

При согласовании многие технические характеристики могут быть изменены под требования нового заказчика.

После согласования новому изделию будет присвоено уникальное обозначение для последующего заказа.
