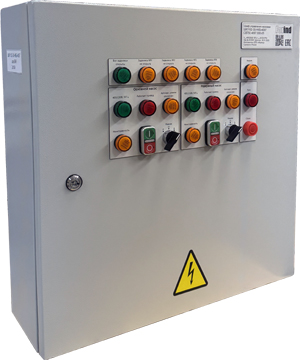

ШК1102-ХХ-НКБ-4097

Назначение: Управление двумя пожарными насосами (основной и резервный)

Применяемость: Автоматические системы водяного пожаротушения

Обозначение базового шкафа: ШК1102-ХХ-НК СВТ58.520(530).000

Функции базового шкафа:

•  Два ввода электропитания от панели ПЭСПЗ

•  Контроль исправности входного электропитания и линий двигателей

•  Контроль исправности цепей автоматического пуска

•  Регулируемая задержка включения насосов (для открытия входных задвижек)

•  Отмена пуска насосов (или останов) при достаточном давлении в напорной магистрали

•  Повторное включение насосов при снижении давления в напорной магистрали

•  Контроль перегрева основного насоса

•  Автоматический пуск резервного насоса при отказе основного

Дополнительные функции по ТЗ:

  •  Контроль положения 4-х ремонтных заслонок с ручным приводом;

  •  Встроенный прибор «СИГНАЛ-10 2RS485» для трансляции выходных сигналов шкафа в систему Болид;

  •  Встроенный блока «РИП-12-2/7П2-Р-RS» для резервируемого питания прибора «СИГНАЛ-10 2RS485»

Тип электродвигателей насосов: трёхфазный ~400В

Ввод кабелей: Снизу

Исполнение по степени защиты оболочки: IP54

Исполнения по номинальному току: до 250А

Выше показаны характеристики, реализованные в изделии на объект 1-го заказчика

При новых заказах необходимо согласовать техническое задание на изделие.

При согласовании многие технические характеристики могут быть изменены под требования нового заказчика.

После согласования новому изделию будет присвоено уникальное обозначение для последующего заказа.
