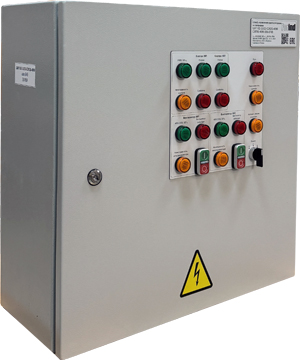

ШК1102-ХХ/ХХ-С2К2Б-4096

Назначение: Управление двумя вентиляторами (вытяжка/приток) и клапанами

Применяемость: Системы противодымной защиты

Пусковой сигнал: Внешними "сухими" контактами с контролем линии пускового сигнала средствами шкафа

Особенности:

  •  Пуск вентилятора М2 сразу, или с задержкой до открытия клапанов;

  •  Обогрев клапанов;

  •  Встроенный прибор «СИГНАЛ-10 2RS485» для трансляции выходных сигналов шкафа в систему Болид;

  •  Встроенный блока «РИП-12-2/7П2-Р-RS» для резервируемого питания прибора «СИГНАЛ-10 2RS485»

Тип электродвигателя вентилятора М1 (вытяжной): трёхфазный ~400/230

Тип электродвигателя вентилятора М2 (приточный): трёхфазный ~400/230В

Контроль линии связи с электродвигателями: на обрыв, по ГОСТ Р 53325-2012

Допустимые типы приводов клапанов:

  •  электромеханический реверсивный, ~230В

  •  электромеханический с возвратной пружиной, ~230В

Контроль линии связи с приводами клапанов: на обрыв, по ГОСТ Р 53325-2012

Ввод кабелей: Снизу

Исполнение по степени защиты оболочки: IP54

Исполнения по номинальному току вентилятора М1 (вытяжной): до 25А

Исполнения по номинальному току вентилятора М2 (приточный): до 25А

Исполнения по количеству клапанов: до 2

Выше показаны характеристики, реализованные в изделии на объект 1-го заказчика (отличия см. стр.6 Руководства по эксплуатации)

При новых заказах необходимо согласовать техническое задание на изделие.

При согласовании многие технические характеристики могут быть изменены под требования нового заказчика.

После согласования новому изделию будет присвоено уникальное обозначение для последующего заказа.
